1P/2P/3P/4P DC etengailuen kableatu metodoak UPS elikatze-hornidura sistemetan

UPS elikatze-sistemen konfigurazioan, DC etengailuak funtzio bikoitzak betetzen dituzte bateriaren zirkuituen isolamendu eta gainkorronte babesteko. UPS elikadura mota desberdinak bateriaren tentsio eta korronte baloratu ezberdinei dagozkie, beraz, polo kopuru desberdineko DC etengailuak egokitzea eskatzen da. Artikulu honek UPS sistemetan aplikatzen diren 1P/2P/3P/4P DC etengailuen kableatu-metodo desberdinak zehaztuko ditu.

1. Etengailuek parametro estandarrak dituzte, tentsio nominala eta korronte nominala barne (1P motetarako). Parametro hauek bateriaren tentsio- eta korronte-eskakizunak betetzen ez dituztenean, funtzionamendu-tentsioa eta korrontea handitu daiteke etengailuen polo kopurua gehituz eta serie-paralelo-konexio-konfigurazioak hartuz. Zehazki, serieko konexioak tentsioa handitzen du, konexio paraleloak korrontea handitzen duen bitartean.Hemen, 250V-ko tentsio nominala hartuko dugu adibide gisa.

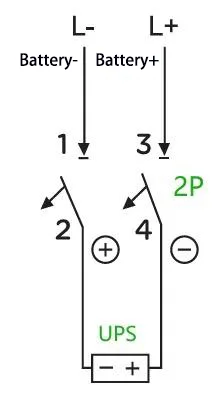

A:Adibidez: 40 kVA-ko ahalmena duen eta 32 zelulako bateria-kate nominala duen UPS baterako (karga-tentsio berdintzailea: 14 V × 32 = 448 V; 13,6 V-ko karga flotatzeko tentsioa duten bateriak ere badaude, hemen ilustrazioetarako soilik erabiltzen dena), funtzionamendu-korronte maximoa ÷ % 40 ÷ 10,0 V ÷ 10,0 V ÷ 10,0 kVA gisa kalkulatzen da. 32 = 139 A (1,0 potentzia-faktorea, % 90eko eraginkortasuna eta zelula bakoitzeko 10 V-eko UPS-ek ezarritako mozte-tentsioa suposatuz). Kasu honetan, 2P 500 V 200 A etengailu bat nahikoa da. Kableatzeko metodoa honako hau da:

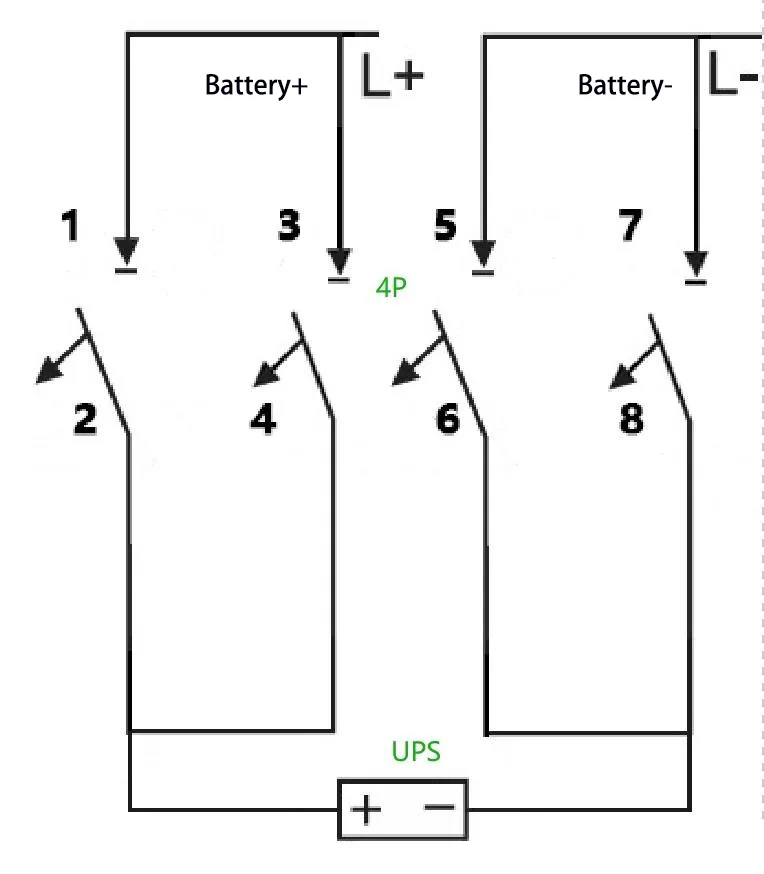

B:Zer gertatzen da horren ordez 2P 500 V 100 A etengailu bat erabiltzen bada? Baldintza hau 4P etengailu batekin bete daiteke, zehazki, 2P etengailuen bi multzo paraleloan korrontea garraiatzeko ahalmena hobetzeko. Kableatzeko metodoa honako hau da:

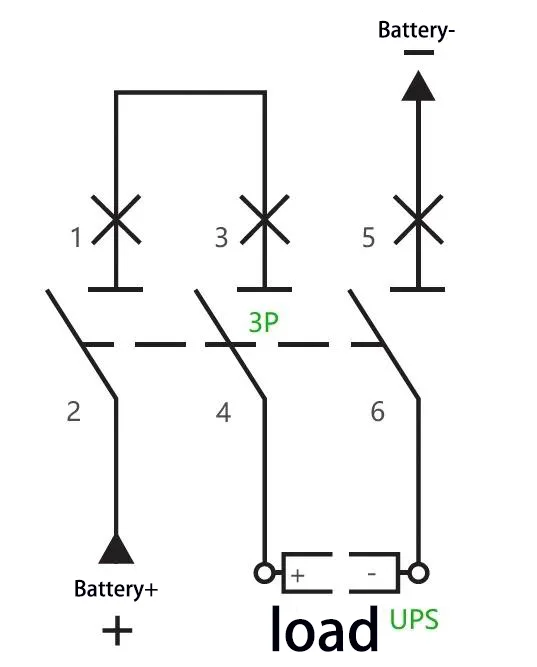

C:Adibidez: 40 kVA-ko edukiera eta 40 gelaxkako bateria-kate nominala duen UPS baterako (karga-tentsio berdintzailea: 14 V × 40 = 560 V), funtzionamendu-korronte maximoa 40 kVA × 1,0 ÷ % 90 ÷ 10 V ÷ 40 = 111 A V3 P 5 70 A. A 3 P 5 70 A. bere poloetako bi seriean konektatuta. Kableatzeko metodoa honako hau da:

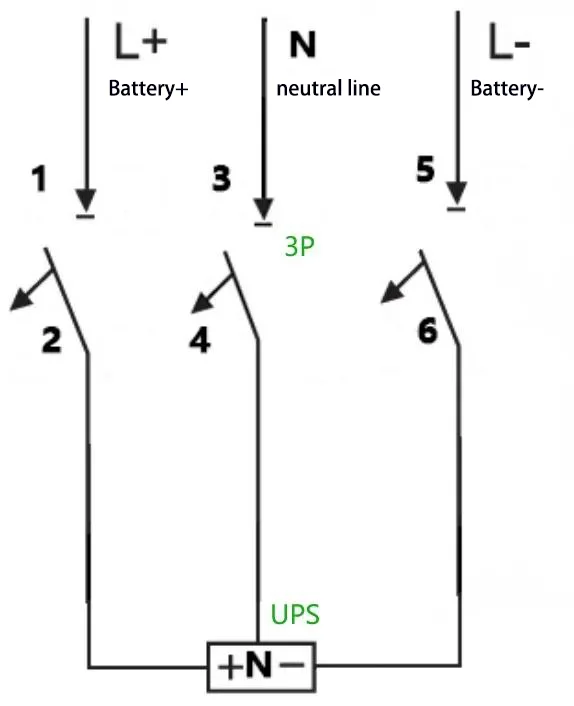

D:Adibidez: 40 kVA-ko ahalmena duen UPS batentzat, 32 zeluletako bateria-kate nominatua eta hari neutroaren konexioa (karga-tentsio berdintzailea: 14 V × 32 = 448 V, hau da, ± 224 V), funtzionamendu-korronte maximoa 40 kVA × 1,0 ÷ 90 V ÷ 3 ÷ 90 V ÷ 3 ÷ 3 2 = 40 kVA × 1,0 ÷ 90 V ÷ 3 ÷ 3 2 = 40 kVA. 500 V 200 A etengailua har daiteke, eta kableatu metodoa hau da:

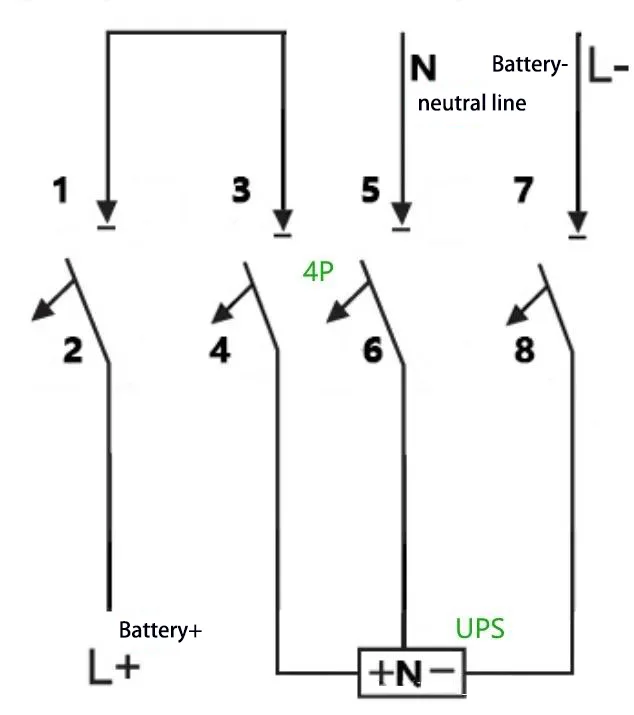

E:Adibidez: 40 kVA-ko ahalmena duen UPS baterako, 40 gelaxkako bateria-kate nominatua eta hari neutroaren konexioa (karga-tentsio berdintzailea: 14 V × 40 = 560 V, hau da, ±280 V), funtzionamendu-korronte maximoa 40 kVA × 1,0 ÷ 90 % V 1 ÷ 4 1 ÷ 90 V ÷ 1 ÷ P 10 = 40 kVA × 1,0 ÷ 90 = V 1 ÷ 4 1 ÷ 10 = 40 kVA. 750 V 150 A etengailua har daiteke, bere bi polo seriean konektatuta. Kableatzeko metodoa honako hau da:
